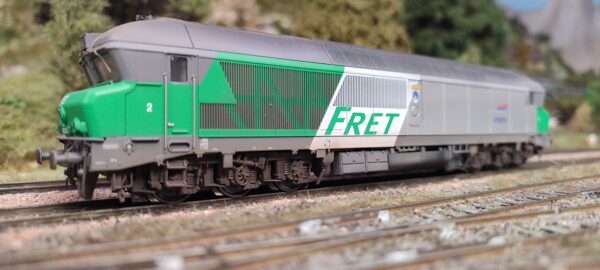

Décodeur Sonore ZIMO pour CC 72000 8 Broches Son DELAGE

Décodeur pour CC 72000 8 Broches avec programme sonore DELAGE.

Les paramétrages ont été effectués, testés et optimisés sur un modèle Rivarossi

Précision importante : Le haut parleur doit être impérativement monté avec sa caisse de résonance fourni dans le kit, le raccordement du HP vers le décodeur ou la platine doit être réalisé par soudure ou bien par montage prévu en fonction du modèle.
Cette opération nécessite un minimum de connaissances et de compétences en électronique et impose de disposer au minimum d’un fer à souder.

Contenu :
– Décodeur ZIMO MS450R

– Haut parleur*1

– Caisse de résonance 7mm*1

Son de la CC72084 :

Son de la CC72074 :

Choix du Haut-parleur, vérifier la place dans votre modèle. par défaut HP de 15*11 mm, HP haute performance 13*18mm avec caisse de résonance de 10mm. (compatible CC 72000 Jouef classique et Rivarossi).

Liste des fonctions : CC 72000 HJ

Affectation des Sorties :
FoAV = Feux blancs Avant
FoAR = Feux Blancs Arrière
FA1 = Feux rouges AR
FA2 = Feux rouges AV
FA3 = 3eme feu Avant
FA4 = 3eme feu Arrière
FA5 = Ventilateur
FA6 = Eclairage Cabine AV
FA7 = Eclairage Cabine AR

Vidéo démo : https://youtu.be/lMUP0_PKieY?si=I7ymouh-9ffA34jJ
