Montage Haut-parleurs X2800/RGP1 REE

Notice pour l'installation du Kit de sonorisation du X2800 REE

Suite à des remontées de rendu sonore faible sur les X2800, cette notice a pour but de sonoriser de façon correct les X2800 REE. Le rendu sonore des hauts parleurs livrés par ESU avec les décodeurs n'est pas optimal. En effet les HP Esu ne font que 0,5Watts de puissance, c'est assez peu et nous pouvons obtenir un rendu audio bien supérieur avec d'autres haut-parleurs plus performant ! De plus ces HP doivent être bien montés avec leurs caisses de résonance sinon le rendu est extrêmes faible est nasillard ! Dans ce kit nous vous proposons des haut-parleurs plus puissant et performant de 1Watts, ils sont livrés sans caisse de résonance mais avec une mousse adhésive pour la fixation.

Installation :

  • Procéder au démontage de l’engin comme précisé dans la notice REE

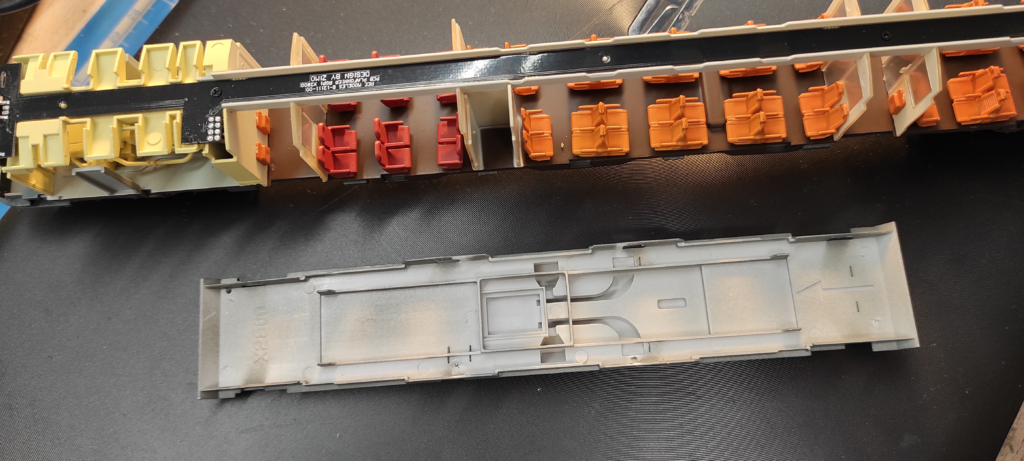

  • Retirer la plaque sous caisse qui enferme la platine électronique : (8 ergots plastique)

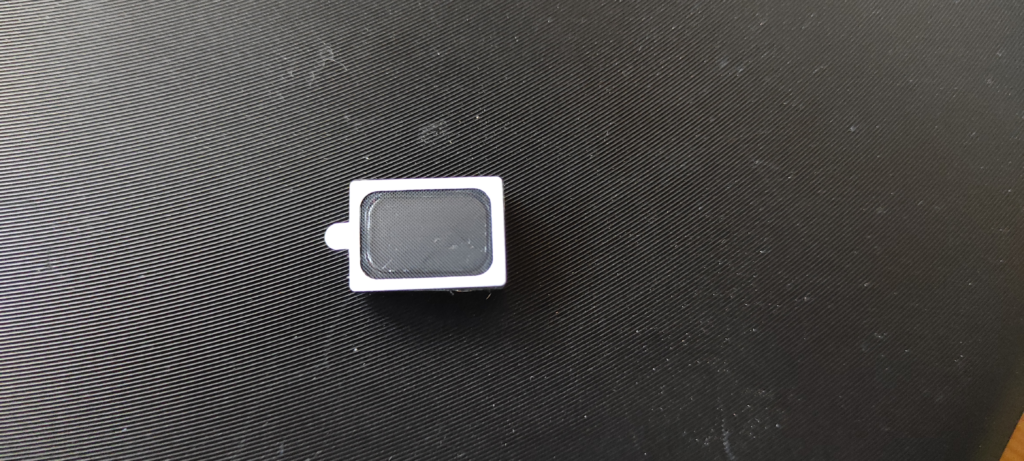

  • Retirer la partie blanche sur le HP qui protège l’autocollant

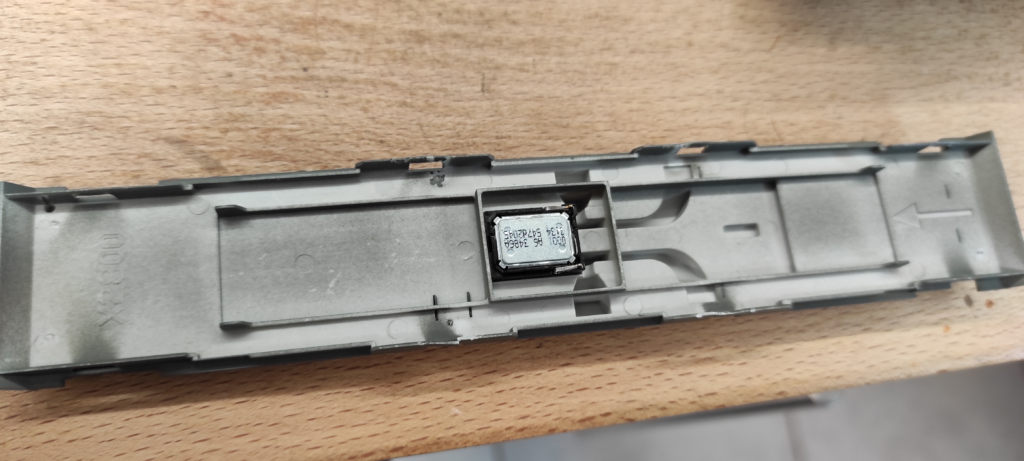

  • Placer le HP à son emplacement prévu : (contacts au centre)

  • Presser le HP (raisonnablement) afin de s’assurer de la bonne mise en place à l’interieur

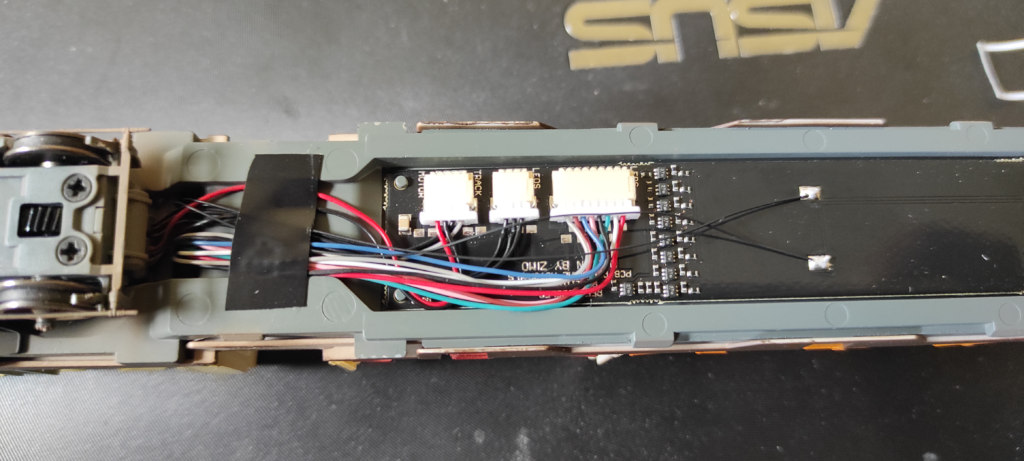

  • Sur la platine, étamer les 2 plots de contact HP afin d’y souder les deux fils qui alimenterons le deuxième HP

  • Faire passer les fils dans la gaine de cables du compartiment moteur

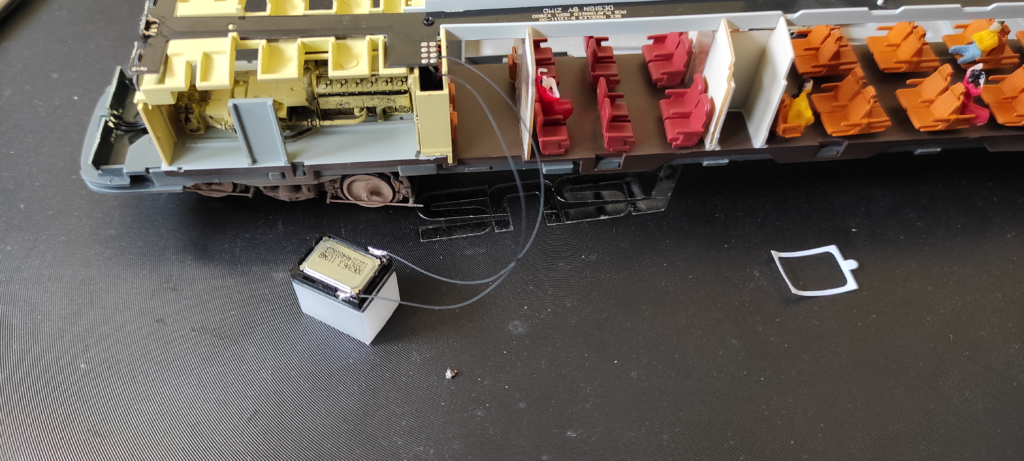

  • Assembler le HP avec ca caisse de résonance :

  • Souder les 2 fils dessus ( Attention à la polarité entre les deux HP, ils doivent être identique ! )

  • Enrouler le tout avec le scotche noir (évite les contacts inopinés et la visibilité)

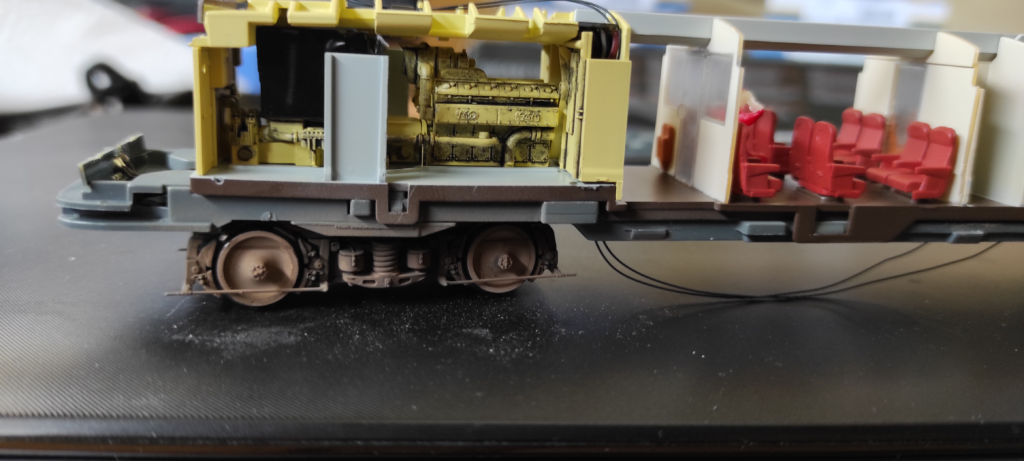

  • Placer le HP dans le compartiment moteur

  • Déplacer le HP vers le moteur, collé au Turbo (laisse la visibilité entre les portes)

  • Sur la platine, retirer le bouchon analogique

  • Placer le décodeur sonore dans l’emplacement prévu sur la platine

  • Avec un multimètre, contrôler l’impédance des deux contact HP sur le décodeur (environ 8 Ohms)

  • Le contrôle a pour but de contrôler l’absence de pont de soudure ou de court-circuit

  • Remonter la partie sous caisse en veillant à ce que le sens soit respecté !

  • Remonter l’engin

  •

Voilà, maintenant profiter d’un son de Moteur MGO de X2800 en pleine puissance !
